Spojlery w samolocie – do czego służą w locie i po lądowaniu?

Spojlery w samolocie służą do gwałtownego zmniejszenia siły nośnej skrzydła i zwiększenia oporu aerodynamicznego, dzięki czemu maszyna szybciej zwalnia – zarówno w locie, jak i bezpośrednio po przyziemieniu. W locie pomagają kontrolować prędkość i zniżanie, a po lądowaniu przenoszą ciężar samolotu na koła i wzmacniają skuteczność hamulców. Jeśli chcesz lepiej rozumieć, co naprawdę dzieje się na skrzydle Twojego Boeinga w FSX i w prawdziwym odrzutowcu, przeczytaj dalszą część artykułu.

Czym różni się spoiler od airbrake i speedbrake?

W kabinie samolotu pasażerskiego widzisz zwykle jedną dźwignię podpisaną jako speedbrake. Na skrzydle z kolei pracują panele, które w dokumentacji często nazywa się spoilerami. W nowoczesnych odrzutowcach liniowych – takich jak Boeing 737-800 czy 747-8 – to w praktyce ten sam fizyczny zespół klapek na górnej powierzchni skrzydła, ale używany w kilku trybach. Różnice dotyczą przede wszystkim tego, w jakiej fazie lotu i pod jakim kątem pilot ustawia te panele, a nie tego, że są to zupełnie inne elementy konstrukcji.

W języku technicznym spoiler oznacza każdy element na skrzydle, który celowo psuje opływ powietrza, zmniejszając siłę nośną i rosnący przy tym opór aerodynamiczny. Pojęcie airbrake lub speedbrake opisuje bardziej ich funkcję – hamulec aerodynamiczny w locie, wykorzystywany do wytracania prędkości lub zwiększenia prędkości zniżania bez przekraczania dopuszczalnych limitów prędkości. Możesz więc przyjąć, że na typowym liniowcu moduł jest jeden, a różne nazwy opisują sposób jego użycia.

Na małych samolotach szkolnych spotyka się osobne hamulce aerodynamiczne na kadłubie lub w tylnej części skrzydła, których nie wykorzystuje się np. do wspomagania przechyłu. W odrzutowcach komunikacyjnych te funkcje często się łączą – te same panele pracują zarówno jako spoiler przy przechyle, jak i jako hamulec powietrzny przy schodzeniu.

Jakie tryby pracy mają spoilery?

Inżynierowie rozróżniają kilka trybów działania tego samego zestawu paneli na skrzydle: tryb roll (służą one do wspomagania przechyłu razem z lotkami), tryb speedbrake w powietrzu oraz tryb ground spoiler po przyziemieniu. W zależności od trybu różna jest liczba wychylonych paneli i ich kąt względem górnej powierzchni skrzydła. System logiczny samolotu pilnuje też, by pewne wychylenia były niemożliwe w powietrzu, co ma zapobiegać zbyt dużej utracie siły nośnej.

W symulatorze FSX widzisz to jako jedną dźwignię – od pozycji schowanej, przez wychylenia częściowe, aż po uzbrojenie do lądowania. W realnym cockpitcie sygnał z dźwigni trafia do komputerów sterowania lotem, a te dopiero decydują, które dokładnie panele zadziałają i na ile stopni się podniosą. Dlatego w rzeczywistości to, co wygląda na prostą dźwignię hamulca, jest sterownikiem dość złożonego systemu na skrzydle.

Jak spoilery działają w locie?

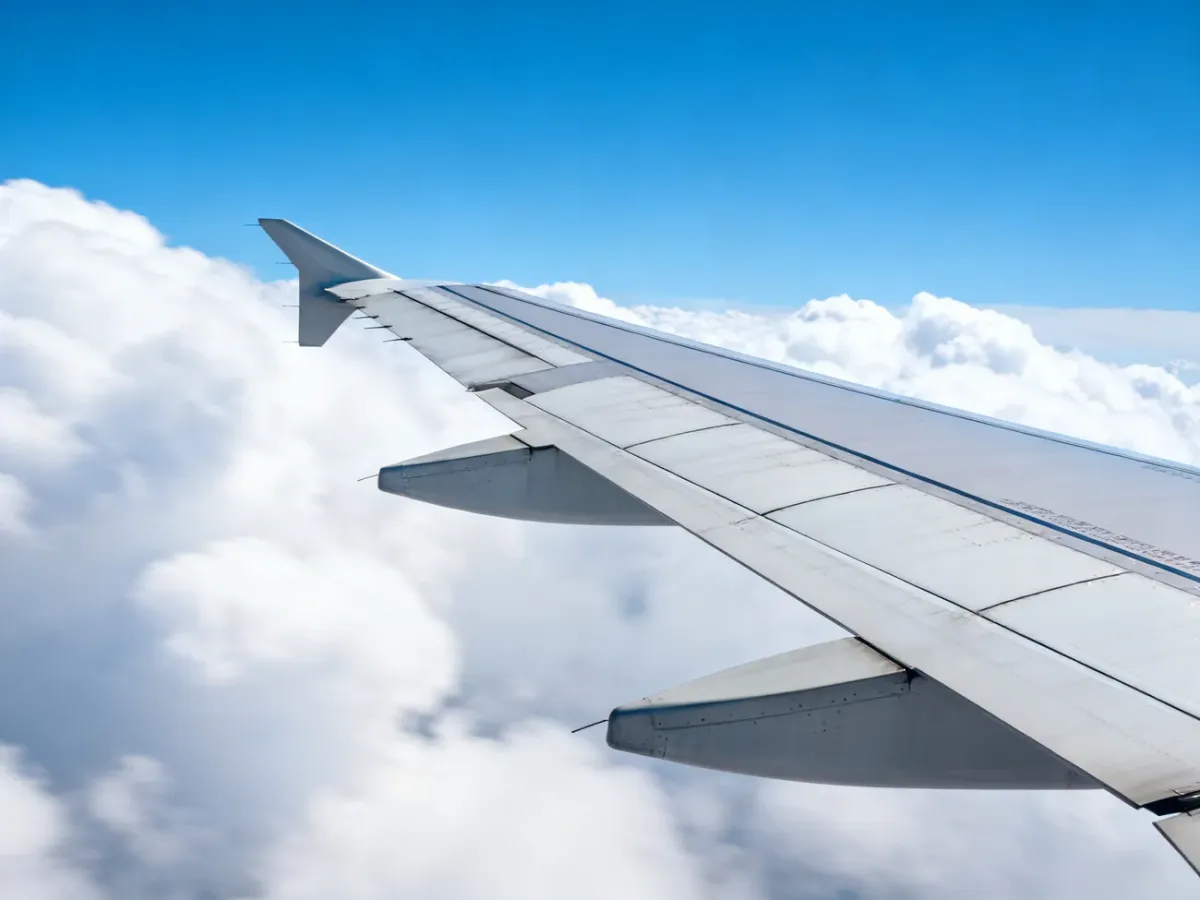

Gdy pilot podnosi dźwignię speedbrake w powietrzu, wysuwają się panele na górnej części skrzydeł. W wyniku tego przepływ powietrza nad skrzydłem nagle się psuje, lokalnie spada siła nośna, a jednocześnie rośnie opór aerodynamiczny. Dla pilota oznacza to dwie rzeczy naraz: samolot szybciej traci wysokość i jednocześnie wytraca prędkość postępową. Taki efekt bywa potrzebny, gdy kontroler poleci szybkie schodzenie, a maszyna – jak Boeing 747-8 – jest ciężka i ma dużą bezwładność.

W przeciwieństwie do klap na krawędzi spływu, które przy małych wychyleniach głównie zwiększają siłę nośną, spoilery z definicji tę siłę redukują. Ich agresywne użycie przy małej prędkości może więc doprowadzić do przeciągnięcia na skrzydle i utraty kontroli. Dlatego w instrukcjach operacyjnych liniowców znajdują się limity użycia speedbrake w locie – np. zakaz używania ich z klapami wychylonymi powyżej określonej pozycji lub poniżej konkretnej prędkości kalibrowanej.

W FSX takie ograniczenia są zwykle uproszczone, ale warto wyrobić sobie realistyczny nawyk: używać speedbrake głównie przy większych prędkościach i podczas zniżania, a unikać ich na ostatnim etapie podejścia z dużym wychyleniem klap. W realnych odrzutowcach pilot w tej fazie lotu raczej pracuje ciągiem silników i konfiguracją skrzydła niż hamulcem aerodynamicznym.

Czy można używać spoilerów w powietrzu?

W nowoczesnych samolotach komunikacyjnych odpowiedź brzmi: tak, ale w określonych warunkach i z zachowaniem procedur. Linijki w opisie katastrof, gdzie pojawia się stwierdzenie, że „nie wolno używać spoilerów w powietrzu”, dotyczą zwykle konkretnej konfiguracji lub fazy lotu – np. niskiej wysokości, małej prędkości i pełnych klap – a nie całego profilu lotu. Sam element jest zaprojektowany tak, by mógł pracować także w czasie zniżania i podejścia.

Za to w pobliżu ziemi, tuż nad pasem, sytuacja jest wyjątkowo wrażliwa. Jeżeli pilot gwałtownie podniesie speedbrake lub dojdzie do ich pełnego automatycznego wysunięcia zbyt wcześnie, skrzydło może nagle stracić dużą część nośności. Właśnie takie okoliczności stały za kilkoma historycznymi wypadkami, gdzie błędna konfiguracja spoilerów przyczyniła się do twardego przyziemienia lub utraty kontroli na małej wysokości. Problemem nie był sam fakt istnienia tego systemu, lecz niewłaściwy moment użycia.

Jak spoilery współpracują z klapami i skrzelami?

Na tym samym skrzydle pracuje kilka różnych elementów mechanizacji. Klapy na krawędzi spływu (często typu Fowler) zwiększają powierzchnię nośną i wysklepienie profilu, co pozwala lecieć przy niższej prędkości. Skrzela na krawędzi natarcia zasilają górną powierzchnię skrzydła świeżym strumieniem powietrza, opóźniając oderwanie strug. Razem dają duży wzrost siły nośnej przy niskich prędkościach, co skraca drogę startu i lądowania.

Spoilery działają odwrotnie – psują przepływ, zmniejszając nośność i zwiększając opór. W typowej konfiguracji do lądowania klapy są wychylone o około 30 stopni, a skrzela w pełni wysunięte. Speedbrake w locie często pozostaje schowany, by nie zaburzać tej korzystnej aerodynamiki. Dopiero po przyziemieniu spoilery przechodzą w tryb „ground”, kiedy samolot nie potrzebuje już unosić się w powietrzu i można drastycznie obniżyć nośność skrzydeł.

Spoiler na skrzydle zawsze działa w jedną stronę: zmniejsza siłę nośną i zwiększa opór aerodynamiczny, dlatego jego użycie w locie wymaga dużej rezerwy prędkości i wysokości.

Co dzieje się ze spoilerami po lądowaniu?

Tuż po dotknięciu pasa przez główne podwozie automatyka uruchamia tryb ground spoiler, o ile pilot wcześniej „uzbroił” speedbrake. Panele na górze skrzydeł wyskakują wtedy dużo wyżej niż w typowym trybie hamulca w locie – chodzi o to, by gwałtownie zniszczyć strugi powietrza nad skrzydłem i sprowadzić jak najwięcej ciężaru maszyny na koła. W takiej konfiguracji hamulce wielotarczowe w kołach mogą wreszcie osiągnąć pełną skuteczność.

W pierwszych sekundach po przyziemieniu ciężki liniowiec, taki jak Boeing 737-800 o masie rzędu 76 ton, wciąż niesie się częściowo na skrzydłach. Bez pracy spoilerów znaczna część ciężaru nie dociskałaby kół do nawierzchni, więc cierpiałyby zarówno droga hamowania, jak i obciążenia termiczne układu hamulcowego. Podniesione panele zmniejszają nośność, zwiększają opór i pomagają silnikom – przez odwracacz ciągu – szybciej wytracić prędkość maszyny.

Jak spoilery współpracują z odwracaczem ciągu?

W momencie przyziemienia pilot najczęściej wykonuje kilka czynności niemal jednocześnie: ciągnie dźwignie gazu do jałowych wartości, wybiera pozycję reverse, a jednocześnie systemy automatycznie wysuwają spoilery. Odwracacz ciągu zmienia kierunek strumienia powietrza z silnika – skierowuje go częściowo do przodu, przeciwnie do kierunku ruchu samolotu. Działa wtedy jak silny hamulec, szczególnie przy dużych prędkościach.

W dużej maszynie dalekodystansowej, takiej jak Boeing 747-8, oba systemy pracują równolegle: odwracacze na silnikach i spoilery na skrzydłach. Testy certyfikacyjne dla tej maszyny – przy około 320 km/h i hamowaniu tylko kołami – pokazały, jak ekstremalnie obciążony jest sam układ hamulcowy. Temperatura tarcz sięgała w nich około 1400 st. C, opony uległy zniszczeniu, ale samolot zatrzymał się w wymaganej odległości. Na co dzień linie lotnicze nie eksploatują hamulców do takich granic, bo przy pełnym wykorzystaniu spoilerów i odwracaczy znaczną część pracy przejmuje właśnie aerodynamika, a nie sama tarcza hamulcowa.

Pełne wysunięcie ground spoilerów sprowadza ciężar samolotu na koła, dzięki czemu hamulce i odwracacz ciągu mogą faktycznie wyhamować maszynę na krótkim dystansie pasa.

Co oznacza „uzbrojenie” spoilerów i czy wpływa na lot?

Uzbrojenie speedbrake (arm) to ustawienie dźwigni w położeniu, w którym system będzie gotów samoczynnie wysunąć panele po wykryciu przyziemienia. W tym trybie spoilery są fizycznie schowane – profil skrzydła pozostaje niezmieniony, a charakterystyka lotu nie różni się od sytuacji, w której dźwignia jest całkowicie w dół. Różnica polega tylko na tym, że logika komputera monitoruje teraz sygnały z podwozia i ciągu silników, czekając na moment aktywacji.

Po dotknięciu pasa przez główne koła i spełnieniu dodatkowych warunków (np. ustawienia ciągu w okolicach jałowej wartości) system wypchnie spoilery na zadany kąt. Gdyby pilot nie uzbroił ich przed podejściem, musiałby po przyziemieniu ręcznie przesunąć dźwignię do góry. W symulatorze FSX warto ćwiczyć obie sytuacje – automatyczną i ręczną – bo pokazują, jak duży wpływ na drogę dobiegu ma to jedno „kliknięcie” przed lądowaniem.

Dlaczego nie zawsze używa się pełnego wychylenia?

W trybie airbrake w locie dźwignia speedbrake zwykle nie wchodzi w pełne położenie, jakie jest dostępne w trybie ground. Część paneli może pozostać schowana, a ich wychylenie jest mniejsze. Chodzi o to, by ograniczyć spadek nośności i zmniejszyć ryzyko przeciągnięcia przy wyższych kątach natarcia. U producentów znajdziesz często konkretne wartości maksymalnego bezpiecznego wychylenia w powietrzu, inne niż te dopuszczalne po przyziemieniu.

Na wielu typach samolotów można też spotkać automatyczne ograniczanie działania spoilerów przy dużej wychyleniu klap – system po prostu nie pozwoli na pełny zakres dźwigni, gdy profil skrzydła jest już „miękki” i mocno nośny. Pilot ma dzięki temu dodatkową warstwę ochrony przed zbyt agresywnym użyciem hamulca aerodynamicznego w trudnych warunkach.

Jak spoilery, klapy i hamulce współpracują przy lądowaniu?

Na końcowym podejściu pilot konfiguruje skrzydło tak, by maszyna mogła lecieć możliwie wolno, ale wciąż stabilnie. Klapy są wychylane stopniowo – w typowych odrzutowcach pasażerskich około 15 stopni do startu i 30 stopni do lądowania – a skrzela wysuwają się na krawędzi natarcia. Taka konfiguracja zwiększa nośność skrzydła, zmniejsza prędkość minimalną i skraca potrzebną długość pasa. Speedbrake pozostaje w tym czasie schowany, bo jego praca pogarszałaby korzystne właściwości profilu.

Po przyziemieniu priorytety się odwracają: zamiast podtrzymywać lot, trzeba jak najszybciej zwolnić. Wtedy spoiler wychodzi w pełnym zakresie, nośność gwałtownie spada, a ciężar samolotu „siada” na kołach. W grę wchodzą hamulce kół – często w postaci wielotarczowych zestawów – oraz odwracacz ciągu, który pomaga rozproszyć energię kinetyczną na odcinku kilku kilometrów pasa.

W FSX możesz tę współpracę dobrze poczuć na długich dystansach. Jeśli za późno zaczniesz zniżanie ciężkim odrzutowcem i spróbujesz ratować sytuację agresywnym użyciem speedbrake przy dużym wychyleniu klap, dolecą do Ciebie ostrzeżenia o prędkości lub przeciągnięciu. Gdy natomiast poprawnie uzbroisz spoilery i po przyziemieniu zobaczysz na skrzydle wyskakujące panele, a na wskaźnikach szybki spadek prędkości, dostajesz namiastkę tego, jak zgrany zespół tworzą aerodynamika skrzydła i układ hamulcowy prawdziwego samolotu.

Spojlery, klapy, skrzela, odwracacz ciągu i hamulce kół tworzą wspólny system, który decyduje o tym, czy kilkudziesięciotonowy samolot zatrzyma się bezpiecznie na kilkukilometrowym pasie.
