RQ-4 Global Hawk – dane techniczne, zastosowanie, możliwości

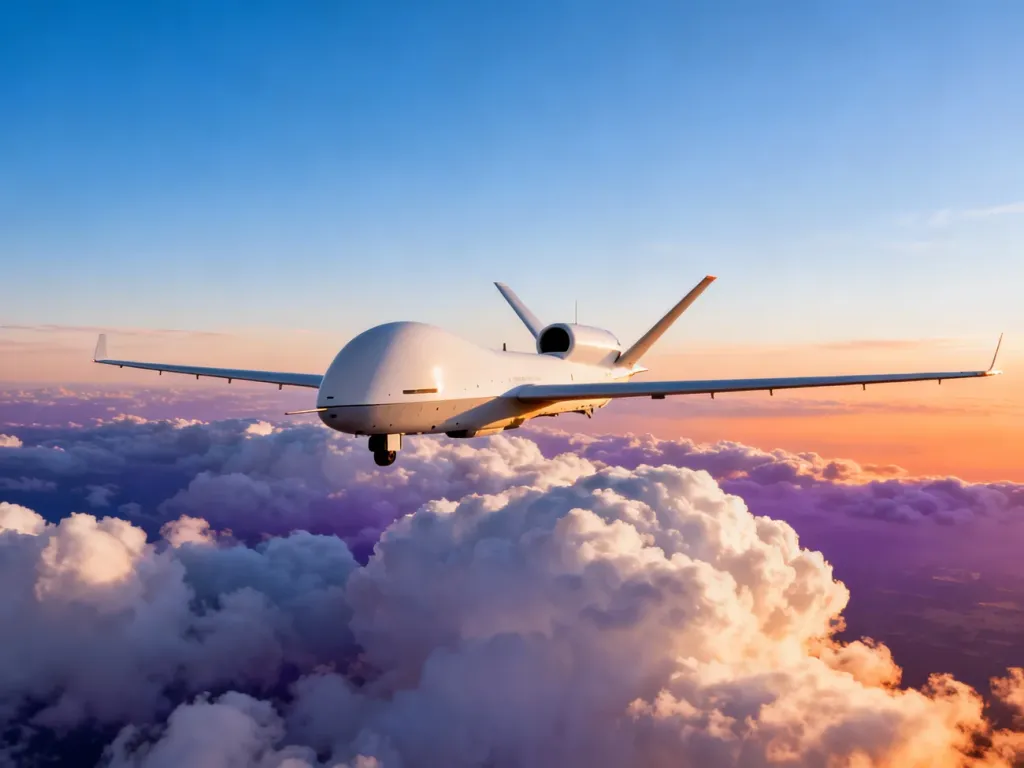

RQ-4 Global Hawk to bezzałogowy statek powietrzny klasy HALE, który może prowadzić autonomiczne misje rozpoznawcze trwające ponad 36 godzin na pułapie sięgającym 20 kilometrów. Jego zasięg pozwala na operowanie w dowolnym punkcie globu bez konieczności bazowania w rejonie konfliktu. W dalszej części artykułu znajdziesz szczegółowe dane techniczne, opis wyposażenia i zastosowania tej wyjątkowej platformy.

Początki programu i konstrukcja płatowca

Projekt narodził się z zapotrzebowania na platformę zdolną do długotrwałego zwiadu strategicznego, która mogłaby operować z dala od stref zagrożenia. Firma Teledyne Ryan Aeronautical, przejęta później przez koncern Northrop Grumman w 1999 roku, opracowała demonstrator technologii w ramach agencji DARPA. Efektem tych prac był oblot pierwszego egzemplarza YRQ-4A, który wzbił się w powietrze 28 lutego 1998 roku. Już na wczesnym etapie testów maszyna potwierdziła zdolność do lotów na wysokości przekraczającej 32 tysiące stóp.

Kadłub wykonano w technologii duraluminiowej konstrukcji półskorupowej, podczas gdy proste skrzydła o dużym wydłużeniu i usterzenie motylkowe powstały z kompozytów. Dla wersji seryjnych od Block 20 wzwyż znacząco powiększono płatowiec – długość kadłuba wzrosła do 14,51 m, a rozpiętość skrzydeł osiągnęła 39,90 m. Zwiększył się też udźwig użyteczny, co miało kluczowe znaczenie dla zabudowy cięższego wyposażenia elektronicznego. Nowa geometria podwozia, z pojedynczymi kołami głównymi, poprawiła stabilność podczas kołowania.

Kluczowe osiągi i parametry techniczne

Sercem napędu jest pojedynczy, dwuprzepływowy silnik turboodrzutowy. We wczesnych seriach stosowano jednostkę Allison Rolls-Royce AE3007H, którą w kolejnych wersjach zastąpił zmodernizowany Rolls-Royce F137-RR-100. Ten zespół napędowy umożliwia maszynie osiągnięcie pułapu operacyjnego na poziomie 20 km i prędkości przekraczającej 570 km/h. W połączeniu z masą własną wynoszącą 3850 kg i masą maksymalną startową sięgającą 14,6 tony, dron oferuje imponujący udźwig na zaawansowane sensory.

Jednym z najważniejszych atutów platformy jest jej autonomiczność. Lot może być w pełni realizowany bez udziału operatora dzięki systemowi nawigacyjnemu INS/GPS, który łączy układ inercyjny z korekcją satelitarną. Maksymalna długotrwałość lotu wynosi około 36 godzin, a zasięg do przebazowania przekracza 20 000 km. W odległości 2222 km od macierzystej bazy dron jest w stanie krążyć nad wyznaczonym obszarem przez pełne 24 godziny, zbierając dane wywiadowcze. Rekordowy lot trwał 34,3 godziny.

Autonomiczny system lotu sprawia, że RQ-4 Global Hawk może wykonać całą misję bez ingerencji pilota, choć operator naziemny ma możliwość zmiany lub przerwania zadania w dowolnej chwili.

Porównanie wybranych parametrów wersji Block 10 i Block 40

Wraz z rozwojem programu zmieniały się gabaryty i udźwig drona. Poniższe zestawienie pokazuje, jak ewoluowała konstrukcja, przechodząc od wersji demonstracyjnych do w pełni bojowych:

Zmiany w rozmiarze skrzydeł wpłynęły bezpośrednio na osiągi przy niskich prędkościach i wydłużyły czas przebywania na pułapie operacyjnym. Zwiększony udźwig stał się natomiast niezbędny do instalacji wielofunkcyjnych radarów nowej generacji z antenami AESA.

Wyposażenie pokładowe i potencjał rozpoznawczy

Na pokładzie można zamontować do 1361 kg sprzętu zadaniowego, co czyni go latającym centrum zwiadu. Podstawowym wyposażeniem są czujniki elektrooptyczne i radiolokator, pracujące w trybie SAR z funkcją śledzenia celów ruchomych (GMTI). W wersji Block 30 dodano zaawansowany system rozpoznania elektronicznego AN/ASQ-230, który analizuje sygnały w szerokim spektrum. Z kolei Block 40 zamiast tradycyjnego zestawu optycznego otrzymuje wielofunkcyjny radar Northrop Grumman AN/ZPY-2 wykonany w technologii aktywnego skanowania elektronicznego.

Łączność z naziemnym stanowiskiem kontroli zapewnia szerokopasmowy, zintegrowany system AICS od L-3 Communications. W przypadku, gdy maszyna znajduje się w bezpośrednim zasięgu elementu kontroli misji (MCE), dane mogą być przesyłane także za pomocą taktycznego łącza wymiany danych. Dzięki temu dowódcy otrzymują obraz sytuacji w czasie niemal rzeczywistym, nawet jeśli dron operuje tysiące kilometrów od granic kraju.

Czujniki pokładowe w zadaniach IMINT i ELINT

Wariant Block 10 był typową platformą do rozpoznania obrazowego, wyposażoną w zintegrowany zestaw sensorów ISS. Obejmował on kamery dzienne, termowizyjne oraz radar z aperturą syntetyczną. Wersja Block 20, nazywana ulepszonym EISS, dodawała do tego urządzenie do zwiadu elektronicznego LR-100, co radykalnie zwiększało możliwości pasywnego nasłuchu. Taka konfiguracja umożliwiła katalogowanie emisji radarowych i identyfikację systemów obrony powietrznej przeciwnika z bezpiecznej odległości.

Rozwój w kierunku wersji morskiej, oznaczonej jako MQ-4C Triton, przyniósł jeszcze większą specjalizację. W konfiguracji IFC3 maszyna ta przenosi radar AN/ZPY-3 MFAS, głowicę optoelektroniczną MTS-B oraz interrogator systemu automatycznej identyfikacji statków AIS. To wyposażenie czyni z Tritona kluczowy element dozorowania akwenów morskich, zdolny do śledzenia setek jednostek nawodnych podczas jednej misji patrolowej.

Program pozyskania morskiego BSP, znany jako Program BAMS, został zainicjowany przez Marynarkę Wojenną Stanów Zjednoczonych. To właśnie w jego ramach RQ-4N wybrano do dalszego rozwoju, nadając mu finalną nazwę MQ-4C Triton. W porównaniu do wersji lądowych, konstrukcja Tritona wymagała wzmocnienia skrzydeł, instalacji przeciwoblodzeniowej oraz zabezpieczeń przed skutkami wyładowań atmosferycznych.

Systemy samoobrony i przetrwanie na polu walki

Operowanie nad strefami o nasyconej obronie przeciwlotniczej wymaga zaawansowanych środków przeciwdziałania. Dron wyposażono w zestaw samoobrony AN/ALR-89, który integruje czujniki ostrzegające o oświetleniu laserowym (AN/AVR-3) oraz opromieniowaniu radarowym (AN/ALR-90 i AN/APR-49). System ten aktywnie analizuje zagrożenia i zarządza środkami zaradczymi. Kolejnym elementem jest nadajnik zakłócający oraz wyrzutnia flar termicznych, które mają zmylić głowice naprowadzających się rakiet.

Na pokładzie znajduje się także holowany pozorny cel ALE-50, wypuszczany za samolotem na długiej linie. Emituje on silne promieniowanie elektromagnetyczne, które przyciąga radary wrogich pocisków, odciągając je od właściwego płatowca. Połączenie tych systemów z lotem na ekstremalnie wysokim pułapie, sięgającym 20 km, powoduje, że dron jest wyjątkowo trudny do wykrycia, a tym bardziej do skutecznego zestrzelenia przez standardowe systemy przeciwlotnicze.

Zastosowania operacyjne i użytkownicy

Choć głównym użytkownikiem pozostaje USAF, flota Global Hawków wspierała misje bojowe, stabilizacyjne i humanitarne na całym świecie. Przyspieszenie użycia operacyjnego nastąpiło po atakach z 11 września 2001 roku, kiedy to już w listopadzie maszynę wdrożono do lotów zwiadowczych. W kolejnych latach drony operowały nad Afganistanem, Irakiem, a także wspierały akcje pomocy po katastrofach naturalnych dzięki swojej zdolności do szybkiego mapowania terenu.

Drugim operatorem stało się NATO, które w ramach systemu AGS wykorzystuje pięć maszyn w wersji RQ-4D Global Hawk Block 40 Phoenix. Sojuszniczy system rozpoznawczy, którego wstępną gotowość operacyjną ogłoszono 15 lutego, podlega sojuszniczemu dowództwu powietrznemu w Ramstein. Polska jest jednym z piętnastu współwłaścicieli tych bezzałogowców, które stacjonują we włoskiej bazie Sigonella na Sycylii. Dostawy pięciu zamówionych egzemplarzy zrealizowano między 21 listopada 2019 roku a 12 listopada 2020 roku.

System AGS umożliwia państwom członkowskim dostęp do danych wywiadowczych wysokiej jakości bez konieczności posiadania własnej, rozbudowanej floty rozpoznawczej.

Polski udział i znaczenie dla flanki wschodniej

Od lutego 2022 roku natowskie RQ-4D rozpoczęły regularne patrole nad wschodnią flanką NATO i akwenem Morza Czarnego. Bezzałogowce te pojawiały się również nad terytorium Polski, monitorując sytuację w pobliżu granicy z Obwodem Królewieckim. Jeden z takich lotów trwał około 10 godzin, a maszyna operowała około 75 kilometrów od granicy rosyjskiej, zbierając dane za pomocą radaru z aktywnym skanowaniem elektronicznym. Tego typu misje stały się standardowym elementem budowania świadomości sytuacyjnej w regionie.

Wykorzystanie tej platformy przez Sojusz pokazuje, jak krytyczne są dane z poziomu strategicznego dla krajów graniczących bezpośrednio z obszarami o podwyższonym ryzyku. Startując z Sigonelli, Global Hawk może bez międzylądowania dotrzeć nad dowolny rejon Europy i prowadzić tam ciągły monitoring przez nawet kilkanaście godzin. Bezpośrednim następcą wiekowego samolotu załogowego Lockheed U-2 miał zostać właśnie Global Hawk, jednak decyzja Pentagonu z 2012 roku o zachowaniu 33 egzemplarzy U-2 w służbie pokazała, że obie platformy mogą się uzupełniać.

Oprócz USA i NATO, operatorami floty Global Hawk są również siły zbrojne Japonii, Korei Południowej, Niemiec oraz Australii, która jako jedyna pozyskała morską wersję MQ-4C Triton. Łącznie flota tych bezzałogowców spędziła w powietrzu ponad 250 tysięcy godzin, co świadczy o ich niezawodności i rosnącej roli w architekturze globalnego rozpoznania.
