Klapki i klapy w samolocie – jak wpływają na start i lądowanie?

Na start i lądowanie wpływa przede wszystkim konfiguracja skrzydeł – wysunięte klapy i otwarte „klapki” w kabinie pasażerskiej pełnią zupełnie inne role i działają w dwóch różnych światach: aerodynamiki i komfortu. Podczas gdy system klap potrafi zwiększyć siłę nośną o 50–80% i decyduje o długości rozbiegu oraz prędkości podejścia, uchylone okna czy wywietrzniki tylko poprawiają Twoje samopoczucie. W dalszej części tekstu zobaczysz, jak dokładnie działają klapy na skrzydle i co w praktyce dzieje się ze „skrzydłowymi klapkami” w kabinie.

Jak działają klapy na skrzydłach podczas startu i lądowania?

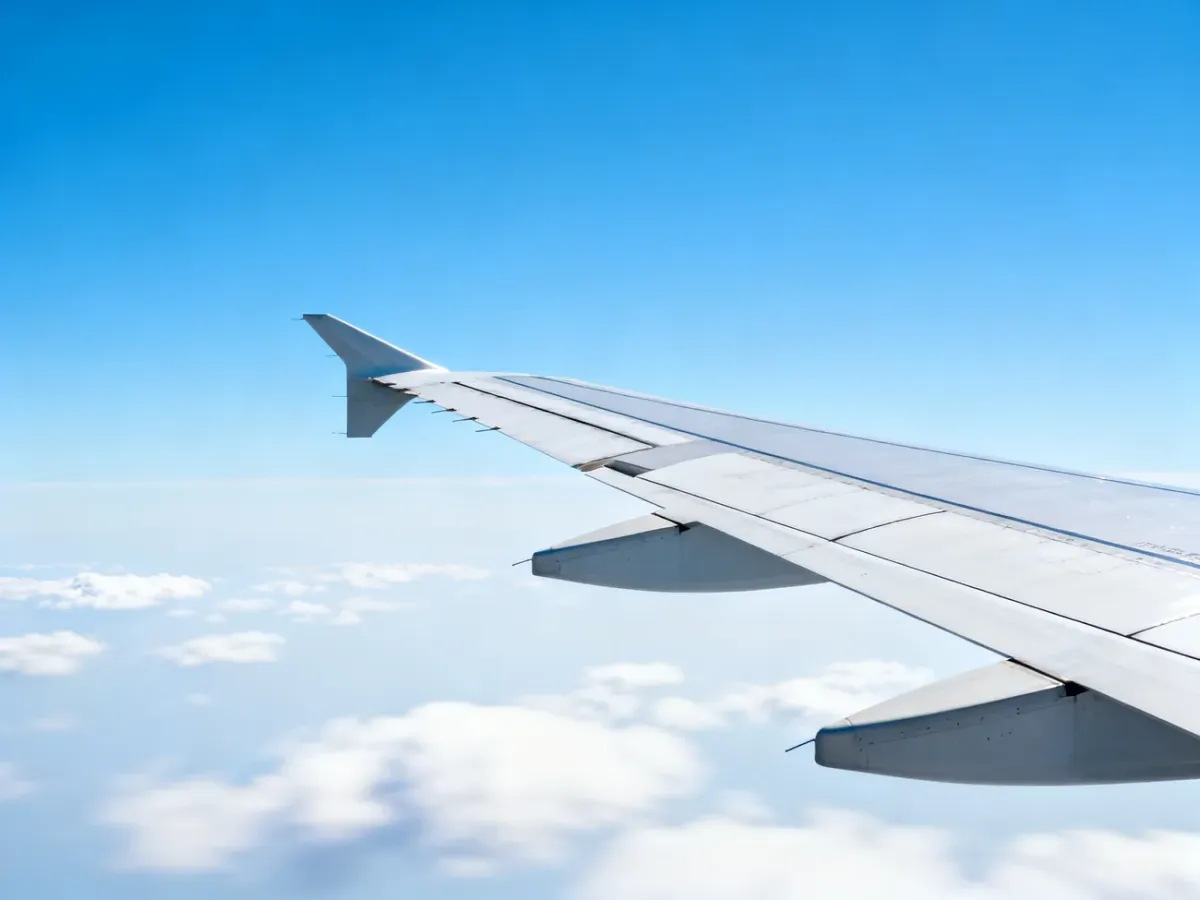

Klapy na skrzydle to ruchome elementy z tyłu profilu, które zmieniają jego kształt i powierzchnię nośną. Kiedy są wsunięte, skrzydło jest smukłe i lepiej nadaje się do lotu z większą prędkością przelotową. Gdy pilot wysuwa mechanizację skrzydła, profil staje się bardziej wysklepiony, a współczynnik siły nośnej wyraźnie rośnie, co wprost przekłada się na krótszy start i wolniejsze lądowanie.

W typowym samolocie pasażerskim wychylenie klap podczas rozbiegu wynosi około 15–20 stopni, natomiast do lądowania zwiększa się do około 30 stopni lub więcej. Taka konfiguracja zmniejsza minimalną prędkość przeciągnięcia Vs, dzięki czemu samolot może bezpiecznie wystartować i podejść do pasa przy mniejszych prędkościach przyziemienia, zachowując stabilne prowadzenie aż do dotknięcia kół o beton.

Wysunięte klapy potrafią zwiększyć siłę nośną skrzydła o 50–80%, ale jednocześnie znacząco rośnie opór aerodynamiczny, co wyraźnie spowalnia samolot na podejściu.

Kompromis między nośnością a oporem jest tu kluczowy: przy startach używa się mniejszego wychylenia, które poprawia siłę nośną, ale nie „dusi” zbyt mocno przyspieszającego samolotu. W fazie lądowania celem jest jak najkrótsza droga dobiegu, dlatego większe wychylenie klap – choć zwiększa opór – jest bardzo korzystne, bo zmniejsza prędkość nad pasem i pozwala szybciej wytracić energię po przyziemieniu.

Dlaczego niewysunięte klapy są groźne?

Kilka głośnych katastrof z końca XX wieku pokazało, jak bardzo lot opiera się na właściwej konfiguracji skrzydeł. Wypadki maszyn Northwest Airlines (1987) czy Spanair (2008) były związane z wystartowaniem z niewłaściwym ustawieniem klap. Samolot rozpędzał się jak zwykle, ale bez zwiększonej nośności skrzydła wymagana prędkość oderwania była znacznie wyższa niż założono, co doprowadziło do przeciągnięcia tuż nad pasem.

Na takich błędach zbudowano dzisiejsze, bardzo rozbudowane systemy ostrzegawcze. Komputer pokładowy porównuje położenie dźwigni ciągu, prędkość, ustawienie trymera i konfigurację klap – jeśli coś się „nie składa”, pilot dostaje głośne ostrzeżenie o nieprawidłowej konfiguracji startu. Wszystko po to, aby do rozbiegu bez właściwego ustawienia mechanizacji w ogóle nie doszło.

Jak klapy zmieniają profil skrzydła?

Z fizycznego punktu widzenia wysunięcie klap zwiększa krzywiznę linii szkieletowej profilu oraz często samą powierzchnię skrzydła. Struga powietrza nad skrzydłem musi wtedy przebyć dłuższą drogę niż pod nim, przepływa więc szybciej, co zwiększa różnicę ciśnień i wytwarza większą siłę unoszącą. Jednocześnie, przy dużych wychyleniach, lokalny kąt natarcia części skrzydła rośnie, dlatego konstruktorzy stosują różne typy klap, by opóźnić oderwanie się przepływu od górnej powierzchni.

W samolotach komunikacyjnych często łączy się klapy z elementami na krawędzi natarcia – takimi jak sloty – aby jeszcze bardziej poprawić przepływ powietrza przy małych prędkościach. Dzięki temu pilot ma do dyspozycji stabilne skrzydło zarówno przy starcie na krótszym pasie, jak i podczas stromego podejścia do lądowania w trudnych warunkach pogodowych.

Jakie typy klap pracują na skrzydłach samolotu?

Na przestrzeni ponad stu lat inżynierowie opracowali wiele rozwiązań mechanizacji skrzydła. Różne typy klap powstały po to, by pogodzić duży wzrost siły nośnej z możliwie małym przyrostem oporu i masy instalacji. Każdy rodzaj ma inną konstrukcję mechaniczną oraz inne parametry wychylenia, dlatego spotkasz je zarówno w małych maszynach szkolnych, jak i w szerokokadłubowych odrzutowcach.

Klapa zwykła

Najprostsze rozwiązanie to klapa zwykła, czyli ruchoma tylna część skrzydła zamocowana na zawiasie. Może wychylać się w zakresie od 0 do 60 stopni, ale jej efektywność jest ograniczona, bo przy większych kątach przepływ powietrza na górnej powierzchni łatwo się odrywa. Dziś często spotyka się ją w lekkich samolotach ogólnego przeznaczenia, gdzie liczy się prostota i mała masa instalacji, a wymagane przyrosty nośności są mniejsze niż w dużych odrzutowcach.

Klapa krokodylowa

Klapa krokodylowa, opatentowana w 1924 roku przez Orvilla Wrighta i Jamesa M.H. Jacobsa, ma ruchomą dolną powierzchnię profilu, która odchyla się w dół jak paszcza zwierzęcia. Dzięki temu rozwiązaniu przyrost oporu jest znaczny, przy zachowaniu siły nośnej, więc taka klapa świetnie sprawdza się jako aerodynamiczny hamulec – na przykład podczas stromych podejść czy szybkich zniżań w samolotach wojskowych.

Klapa Fowlera

W lotnictwie cywilnym ogromne znaczenie ma klapa Fowlera. Jej panel najpierw wysuwa się do tyłu, zwiększając powierzchnię skrzydła, a dopiero później wychyla się w dół. Pomiędzy noskiem klapy a tylną krawędzią skrzydła powstaje wtedy szczelina zasilająca, którą przepływa powietrze energizujące warstwę przyścienną. Dzięki temu opóźnia się oderwanie przepływu, a współczynnik siły nośnej rośnie znacznie mocniej niż przy konstrukcjach prostszych.

Wielu producentów stosuje różne warianty klap Fowlera w samolotach pasażerskich, bo łączą one trzy cechy: duży wzrost nośności, akceptowalny przyrost oporu i rozsądną masę mechanizmu. To właśnie one, wysuwając się szeroko spod skrzydła, są tak dobrze widoczne w oknach podczas podejścia do lotniska.

Klapa szczelinowa

Klapa szczelinowa działa w podobny sposób – panel odchyla się w dół i jednocześnie przesuwa do tyłu, aż pomiędzy nim a nieruchomą częścią skrzydła powstanie wyraźna szczelina. Struga powietrza przepływająca przez to „gardło” trafia na górną powierzchnię klapy z większą energią kinetyczną, co wydłuża obszar przepływu laminarnego i poprawia zachowanie skrzydła przy dużych kątach natarcia.

W zależności od liczby takich szczelin wyróżnia się odmiany jedno-, dwu- i trójszczelinowe. Wersje dwu- i trójszczelinowe stosowane w samolotach komunikacyjnych pozwalają wychylać panele nawet do 65–80 stopni, znacząco zwiększając zarówno krzywiznę, jak i efektywną powierzchnię skrzydła. W praktyce przekłada się to na krótszy start i łagodniejsze lądowanie, zwłaszcza przy pełnym obciążeniu.

Klapa z nadmuchem

W maszynach o bardzo wymagających charakterystykach podejścia używano także rozwiązań takich jak klapa z nadmuchem. W tym wariancie przepływ nad klapą wspomaga się dodatkowymi strumieniami powietrza ze sprężarki silnika turboodrzutowego lub nawet częściowo z gazów wylotowych. Pozwala to utrzymać przyleganie strugi przy ekstremalnych kątach wychylenia, choć wymaga zastosowania materiałów żaroodpornych i skomplikowanego układu kanałów w skrzydle.

Klapa Kruegera

Na krawędzi natarcia stosuje się rozwiązania takie jak klapa Kruegera, używana między innymi w samolocie Boeing 747. W przeciwieństwie do klasycznych slotów panel ten obraca się spod dolnej części skrzydła do przodu, tworząc nowy, bardziej zakrzywiony kształt natarcia. Poprawia to krzywiznę profilu oraz zwiększa współczynnik siły nośnej Cz, co jest szczególnie ważne przy dużych masach startowych i lądowaniach na krótszych pasach.

Czym różnią się klapy od slotów i „klapek” w kabinie?

Podczas gdy klapy i sloty są częścią mechanizacji skrzydła, pasażerowie często nazywają „klapkami” także elementy wewnątrz kabiny – zasłony okienne, żaluzje czy małe wywietrzniki nad siedzeniami. Z punktu widzenia aerodynamiki mają one zerowy wpływ na siłę nośną czy długość rozbiegu, ale wpływają na inne obszary: bezpieczeństwo ewakuacji oraz komfort termiczny i akustyczny na pokładzie.

Sloty na krawędzi natarcia

Sloty, czyli skrzela, montuje się wzdłuż krawędzi natarcia skrzydła. Tworzą kanał, którym powietrze z dolnej części profilu przepływa na górę, co poprawia opływ przy dużych kątach natarcia. W zestawieniu z klapami na krawędzi spływu pozwalają latać przy znacznie niższych prędkościach bez nagłego przeciągnięcia – ma to ogromne znaczenie zarówno przy starcie z krótkich pasów, jak i przy lądowaniach w silnym wietrze bocznym.

„Klapki” w kabinie pasażerskiej

Osobną kategorią są wszystkie te elementy, którymi możesz sterować jako pasażer: zasłonki okienne, wyloty nawiewu nad głową, kratki wentylacyjne czy zamykane półki bagażowe. Dla pilota i konstruktorów są to elementy wyposażenia kabinowego, a nie mechanizacja skrzydła – nie wpływają więc na siłę nośną, opór aerodynamiczny ani parametry startu i lądowania. Otwieranie lub zamykanie indywidualnego nawiewu czy ustawienie roletki w oknie zmienia jedynie przepływ powietrza w kabinie i ilość wpadającego światła.

Dlaczego załoga ustawia klapy i „klapki” w konkretnych pozycjach?

Przed startem i lądowaniem w kabinie i na skrzydłach dzieje się sporo – część działa automatycznie, część według checklisty załogi. Te działania mają wspólny cel: zapewnić właściwą konfigurację aerodynamiczną i przygotować kabinę na ewentualną ewakuację.

Ustawienie klap na skrzydłach

Pilot ustawia położenie klap za pomocą dźwigni lub pokrętła, a system elektrohydrauliczny albo elektryczny przesuwa odpowiednie panele. Wpisuje wcześniej ciężar startowy, długość pasa i warunki pogodowe do komputera, który podaje optymalną konfigurację. Mechanizmy muszą poradzić sobie z ogromnymi obciążeniami aerodynamicznymi – zwłaszcza przy pełnym wychyleniu w fazie lądowania – dlatego konstruktorzy projektują je z dużym zapasem wytrzymałości.

W czasie rozbiegu i podejścia klapy mogą być ustawione na kilka „zatrzaskowych” pozycji opisanych w kabinie jako FLAPS 1, 5, 15 itd. Każda pozycja odpowiada konkretnemu kątowi wychylenia i jest powiązana z innymi parametrami lotu, takimi jak prędkość decyzji V1 czy prędkość rotacji VR. Stąd pilot nie wybiera ich „na oko”, lecz według tabel producenta i danych obliczonych przez komputer pokładowy.

Konfiguracja kabiny pasażerskiej

Przed startem i lądowaniem personel pokładowy prosi o otwarcie roletek w oknach, wyprostowanie oparć foteli i zamknięcie półek bagażowych. Nie ma to wpływu na siłę nośną ani opór skrzydła, ale ma ogromne znaczenie z punktu widzenia ewakuacji. Otwarte zasłonki okienne pozwalają załodze i ratownikom ocenić sytuację na zewnątrz – na przykład czy po jednej stronie samolotu nie ma ognia.

Zamknięte półki sprawiają, że bagaże nie wypadną przy nagłym hamowaniu lub twardym przyziemieniu. Uporządkowana kabina to mniejsze ryzyko potknięcia się podczas szybkiego opuszczania samolotu. Te procedury należą do standardów w lotnictwie cywilnym w 2026 roku i są szczegółowo opisane w instrukcjach operacyjnych przewoźników.

Jak klapy i sloty wpływają na odczucia pasażera?

Patrząc przez okno, widzisz wysuwające się spod skrzydła panele, hakowate elementy na krawędzi natarcia i kolejne „pozycje” podczas zniżania. Dla inżyniera to zmiany konfiguracji, dla pasażera – wyraźnie słyszalne dźwięki mechanizmów i inne zachowanie samolotu. Warto wiedzieć, co wtedy dzieje się z siłami działającymi na skrzydło, bo to pomaga spokojniej odbierać odgłosy startu i lądowania.

Pełne wysunięcie klap powoduje duży przyrost oporu, dlatego w końcowej fazie podejścia samolot odczuwalnie zwalnia, a silniki pracują na wyższym ciągu niż podczas przelotu mimo mniejszej prędkości.

Gdy klapy i sloty są wysunięte, skrzydło generuje większą siłę nośną przy mniejszej prędkości, ale rośnie hałas aerodynamiczny wokół struktur. Słyszysz też cyklicznie pracujące siłowniki i mechanizmy przekładniowe – zwłaszcza gdy skrzydło jest blisko okna. Te dźwięki to naturalny element operacji startu i lądowania, wynikający z konieczności dokładnego ustawienia elementów mechanizacji w położeniach opisanych przez producenta samolotu.
