Czarna skrzynka w samolocie – jak działa i co rejestruje?

Czarna skrzynka to tak naprawdę dwa niezależne rejestratory – parametrów lotu (FDR) i dźwięków w kokpicie (CVR) – zamknięte w jaskrawo pomarańczowej, pancernej obudowie. Ich zadaniem jest przetrwanie katastrofy i dostarczenie precyzyjnych danych o przebiegu zdarzeń. W tym artykule wyjaśniamy, co dokładnie zapisują te urządzenia i jakie siły są w stanie wytrzymać.

Czym jest czarna skrzynka i skąd wzięła się jej nazwa?

Powszechnie używane określenie jest mylące z dwóch powodów. Po pierwsze, nie chodzi o jedno urządzenie, a o zestaw dwóch rejestratorów. Po drugie, ich obudowa od dziesięcioleci nie ma nic wspólnego z czernią. Międzynarodowe przepisy lotnicze wymagają, by zewnętrzna powłoka miała barwę intensywnie pomarańczową, zbliżoną do odcienia sygnalizacyjnego. W niektórych przypadkach spotyka się również kolor czerwony lub żółty, choć pomarańczowy pozostaje dominującym standardem.

Taki wybór podyktowany jest wyłącznie względami praktycznymi. Po katastrofie w trudnym terenie – zaśnieżonym, porośniętym gęstą roślinnością czy pustynnym – jaskrawy kolor znacząco skraca czas poszukiwań. Skąd więc uporczywe stosowanie przymiotnika „czarna”? Najbardziej prawdopodobna hipoteza wskazuje na genezę technologiczną. Pierwsze rejestratory, powstające w latach 50. XX wieku, bazowały na mechanizmie żłobiącym dane na aluminiowej taśmie, a całość zamykano w ciemnych, stalowych obudowach, które kojarzyły się właśnie z „czarną skrzynką” jako pojęciem technicznym.

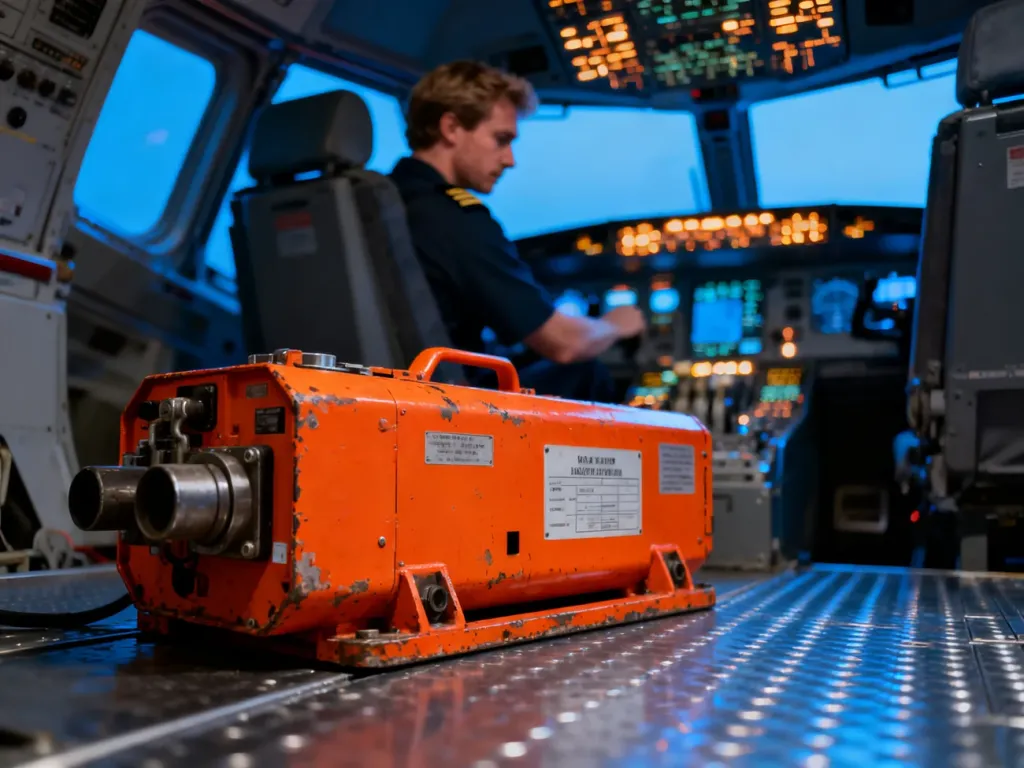

Wbrew nazwie rejestratory samolotowe malowane są na pomarańczowo, aby ułatwić ich szybkie odnalezienie wśród szczątków maszyny, niezależnie od ukształtowania terenu.

Druga teoria odwołuje się do stanu urządzenia po wypadku. Wnętrze, zwłaszcza w starszych modelach po ekspozycji na ogień, pokrywało się warstwą sadzy i zwęglonych pozostałości. Niezależnie od źródłosłowu, termin utrwalił się w mediach i języku potocznym tak mocno, że wyparł fachową nomenklaturę.

Dwa serca rejestratora – FDR i CVR

Kiedy mówimy o czarnej skrzynce, mamy na myśli dwa odrębne, komplementarne systemy. Pierwszym jest rejestrator parametrów lotu, znany jako Flight Data Recorder. Jego zadaniem jest ciągły monitoring i archiwizacja warunków technicznych maszyny. Równolegle pracuje Cockpit Voice Recorder, czyli rejestrator dźwięków w kabinie pilotów. Oba są zasilane z niezależnych źródeł energii, co gwarantuje ciągłość zapisu nawet przy całkowitej awarii głównej instalacji elektrycznej statku powietrznego.

Umiejscowienie tych modułów nie jest przypadkowe. Statystycznie to sekcja ogonowa samolotu ulega najmniejszym zniszczeniom w momencie uderzenia. Dlatego rejestrator danych lotu montuje się właśnie w okolicach ogona. Rejestrator rozmów często znajduje się bliżej przedziału awioniki, lecz wciąż w strefie o podwyższonej przeżywalności.

Historia i ewolucja technologii zapisu

Początki tego rozwiązania sięgają czasów II wojny światowej, gdy pierwsze prymitywne przyrządy monitorujące instalowano w bombowcach. Prawdziwy przełom nastąpił jednak w 1953 roku, gdy australijski inżynier David Warren skonstruował pierwszy prototyp nowoczesnego rejestratora. Wzrost liczby pasażerskich lotów komercyjnych i tragiczne wypadki lat 50. stworzyły pilną potrzebę zrozumienia mechanizmów poprzedzających katastrofy. Wprowadzenie wynalazku Warrena zapoczątkowało erę obowiązkowego monitorowania parametrów lotu.

Technika zapisu przeszła od tego czasu spektakularną metamorfozę. Pierwotny nośnik stanowiła fizycznie ryta blacha aluminiowa. W latach 60. zastąpiła ją elastyczniejsza taśma magnetyczna, analogiczna do stosowanej w kasetach audio, co pozwoliło na zagęszczenie strumienia danych. Współczesne urządzenia opierają się w całości na układach scalonych i pamięci półprzewodnikowej. Ta ewolucja wyeliminowała wszystkie ruchome części mechaniczne, drastycznie podnosząc niezawodność całego systemu.

Od aluminium do pamięci flash

Przeskok z mechaniki na elektronikę był milowym krokiem. Nowoczesna pamięć flash, podobna do tej w przenośnych dyskach USB, pozwala rejestrować od 88 do nawet 3000 różnych parametrów lotu z częstotliwością wielokrotności na sekundę. Brak delikatnych komponentów sprawia, że zapis jest odporny na wibracje i wstrząsy pojawiające się podczas normalnej eksploatacji. Linie lotnicze często wykraczają poza obowiązkowe minimum i konfigurują systemy tak, by gromadziły znacznie więcej danych, niż wymagają od nich międzynarodowe regulacje.

W najbliższej przyszłości standardem może stać się strumieniowanie danych w czasie rzeczywistym. Testy takich rozwiązań już trwają. Przesyłanie parametrów na ziemię w trakcie lotu, zwłaszcza nad oceanami, może zrewolucjonizować proces poszukiwawczy, rozwiązując problem trwających tygodniami akcji, jak po zniknięciu niektórych maszyn.

Jak działa i co wytrzymuje pancerna obudowa?

Konstrukcja czarnej skrzynki zakłada przetrwanie w warunkach, które niszczą niemal każdy inny element samolotu. Urządzenie projektuje się tak, by zniosło uderzenie w ziemię przy przeciążeniu sięgającym 3400 g, co oznacza nacisk 3400 razy większy niż siła ziemskiej grawitacji. Jeśli dojdzie do zderzenia z prędkością rzędu 500 km/h, obudowa musi pozostać integralna.

Kolejnym ekstremum jest temperatura. Standardy wymagają wytrzymałości na działanie płomieni o temperaturze 1100 stopni Celsjusza przez co najmniej 30 minut, a w niektórych specyfikacjach militaryzowanych czas ten wydłuża się do godziny. Równie ważna jest odporność na ciśnienie panujące na dużych głębokościach. Każdy rejestrator musi być zdolny do pracy po zanurzeniu na głębokość 6000 metrów przez minimum 30 dni. Takie parametry zapobiegają zgnieceniu modułu pamięci niczym puszki przez napór słupa wody.

Odporność termiczna na poziomie 1100°C oraz strukturalna przy przeciążeniu 3400 g sprawia, że dane zapisane w rejestratorze są w stanie przetrwać niemal każdą katastrofę.

Materiały i konstrukcja wewnętrzna

Sekret wytrzymałości tkwi w wielowarstwowej budowie. Pancerna obudowa powstaje z połączenia stali, stopów tytanu i aluminium, ale kluczową barierę stanowi gruba warstwa izolacji termicznej. Wewnątrz panuje absolutna ciasnota – nie ma tam żadnych pustych przestrzeni. Elektroniczne podzespoły są tak szczelnie ułożone, że nawet przy ekstremalnym hamowaniu nie mają możliwości przemieszczenia się i oderwania od płyty głównej.

Dodatkowo każdy rejestrator wyposaża się w nadajnik ultradźwiękowy. Emituje on sygnał akustyczny w kontakcie z wodą, co umożliwia służbom ratowniczym namierzenie urządzenia spoczywającego na dnie morza. System ten działa niezależnie od reszty elektroniki, stanowiąc ostatnie ogniwo w łańcuchu zabezpieczeń. Całość sprawia, że fizyczne zniszczenie zapisanego rdzenia pamięci jest mało prawdopodobne nawet w najgorszych scenariuszach.

Co rejestruje czarna skrzynka i z jaką dokładnością?

Zbierane dane tworzą niezwykle szczegółową kronikę lotu. Rejestrator parametrów lotu, monitorując pracę sensorów rozsianych po całym płatowcu, zapisuje zmienne z ogromną rozdzielczością czasową. Dane trafiają do układu akwizycji, a następnie są porządkowane i zrzucane do pamięci. Podczas rutynowego rejsu zapis może być dokonywany co kilka sekund, jednak w momencie wystąpienia anomalii, turbulencji czy gwałtownego manewru, system automatycznie przełącza się w tryb ciągłego nadpisu z maksymalną dostępną prędkością.

Dzięki temu analitycy nie tylko znają prędkość, wysokość i kurs. Odtwarzają również pracę układów hydraulicznych, kąty wychylenia lotek, klap, steru kierunku, stan podwozia, poziom paliwa, temperaturę gazów wylotowych w silnikach, ciśnienie w kabinie oraz aktywność autopilota. Ten wielowymiarowy obraz odpowiada na pytanie, co technicznie działo się z maszyną.

Rejestrator parametrów lotu (FDR)

Obejmuje między innymi:

• prędkość powietrzną i względem ziemi,
• wysokość barometryczną i radiową,
• kurs magnetyczny i współrzędne GPS,
• położenie wszystkich powierzchni sterowych,
• parametry pracy jednostek napędowych,
• ciśnienie w układach hydraulicznych i paliwowych,
• stan i konfigurację awioniki oraz systemów ostrzegawczych.

Rejestrator rozmów w kokpicie (CVR)

Jego zakres jest równie bezkompromisowy. Na pętli czasowej, zwykle obejmującej ostatnie dwie godziny lotu, zapisywane są wszystkie dźwięki tła. Należą do nich:

• wypowiedzi i komendy wymieniane między kapitanem a pierwszym oficerem,
• komunikacja radiowa z kontrolą ruchu lotniczego,
• sygnały akustyczne generowane przez przyrządy i komputery pokładowe,
• odgłosy mechaniczne dochodzące z pracy silników oraz przełączania przełączników,
• dźwięki z przestrzeni pasażerskiej docierające do kabiny,
• wszelkie alarmy dźwiękowe systemów ostrzegawczych.

Procedury odczytu i ich rola w poprawie bezpieczeństwa

Po zabezpieczeniu miejsca katastrofy odnalezione rejestratory są przekazywane komisji badającej przyczyny zdarzenia. W jej skład wchodzą przedstawiciele linii lotniczych, nadzoru lotniczego oraz służb ratowniczych. Otwarcie obudowy i ekstrakcja układów pamięci odbywają się w ściśle kontrolowanych warunkach laboratoryjnych. Żaden członek załogi nie jest fizycznie w stanie wyłączyć rejestratora ani edytować zgromadzonych w nim plików, co daje pełną gwarancję niezmienności zapisu.

Po zgraniu surowych danych specjaliści odtwarzają przebieg lotu klatka po klatce. Nałożenie na siebie zmian parametrów technicznych z zapisem dźwięku pozwala odtworzyć nie tylko usterkę, ale również ludzką reakcję na nią. Raport końcowy zawiera sekwencję zdarzeń i listę zaleceń technicznych oraz proceduralnych, które mają wyeliminować podobne ryzyko w przyszłości. Dzięki tym analizom doskonalone są projekty płatowców i wdrażane skuteczniejsze standardy szkolenia załóg.

Wpływ zebranych danych na lotnictwo

Każda odczytana katastrofa przekłada się na konkretne zmiany. Może to być modyfikacja oprogramowania sterującego, która eliminuje podatność na błąd, czy też wprowadzenie obowiązku wymiany konkretnego typu czujnika po określonym przebiegu. W dłuższej perspektywie historyczne archiwa z rejestratorów budują globalną bazę wiedzy o awariach zmęczeniowych. To sprawia, że czarna skrzynka jest fundamentem współczesnego bezpieczeństwa transportu lotniczego – urządzeniem, z którego informacji mamy nadzieję nie musieć nigdy używać przy własnym rejsie.
